门业电机
森力玛(SNMA)公司以多年来从事专配电机,特殊电机的设计、制造经验,结合其它同类产品的优点,同时以配合工业快速门近20年的丰富经验，在原来产品基础上再次优化升级，专为工业快速门业界倾力打造并提供: 工业快速门专用伺服电机和工业快速专用变频电机及控制系统。
产品描述
技术特点
安装尺寸
随着科学技术的日新月异,随着时代的进步,对于个性化设计需求与人性化设计需求的越来越重要,安全、可靠、环保的课题正向工业快速门提出了更高的要求。森力玛(SNMA)公司以多年来从事专配电机,特殊电机的设计、制造经验,结合其它同类产品的优点,同时以配合工业快速门近20年的丰富经验，在原来产品基础上再次优化升级，专为工业快速门业界倾力打造并提供: 工业快速门专用伺服电机和工业快速专用变频电机及控制系统。
特 点
●匹配专用的伺服制动器及特殊电机结构设计,配合RV系列减速机和专用伺服控制器使系统的运行更安全、可靠、稳定；
●电机绕组采用B级温升设计,F级绝缘制造，采用高分子绝缘材料及真空压力浸漆制造工艺及特殊的绝缘结构设计,使电气绕组绝缘耐力及机械强度得以大大提升,足以胜任马达之高速运转及抵抗变频器高频电流冲击及突破电压对绝缘之破坏。
●平衡质量高,振动等级为R级(降振级)。
●机械零部件加工精度高,并采用专用进口轴承,精密度高,胜任高速运转。
●具有宽范围恒转矩调速特性，调速运行平稳，无转矩脉动现象。
| 机种 | 工业快速门专用伺服电机 | 工业快速门专用变频电机 |
| 电压 | Y接220V(可按需设计) | △接220V(可按需设计) |
| 基准频率 | 133.3Hz(可按需设计) | 50Hz(可按需设计) |
| 功率 | 0.75kW～3kW(如需更大功率电机请与我司技术联系) | 0.75kW～3kW(如需更大功率电机请与我司技术联系) |
| 防护等级 | IP54 (IP55可选) | IP54 (IP55可选) |
| 控制方式 | 加PG失量控制 | 无失量控制 |
| 振动等级 | ISO2373 R级(降振级) | ISO2373 R级(降振级) |
| 绝缘等级 | F级 | F级 |
| 制动器 | 标配：电磁失电制动器，供电电压DC99V | 标配：电磁失电制动器，供电电压AC220V |
| 配套件 | 伺服控制器、编码器、减速机 | 伺服控制器、编码器、减速机 |
| 海拔 | 2000米以下 | 2000米以下 |
| 环境温度 | 使用：-15℃～+45℃，保存：-15℃～+60℃ | 使用：-15℃～+45℃，保存：-15℃～+60℃ |
| 相对湿度 | 90%以下 | 90%以下 |

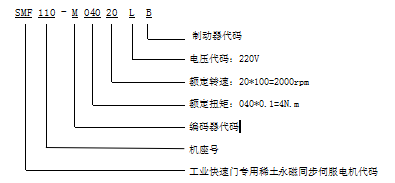

1.型号说明
2.工业快速门专用伺服电机性能参数(8极 2000rpm)
| 型 号.规 格 | 机座号 | 额定电压 | 额定功率 | 额定电流 | 额定转矩 | 噪声 | 匹配减速机 | 总重量 |
| 型 号.规 格 | H | V | kW | A | N.m | Non load dB(A) | 规格.型号 | Kg |
| SMF110-M04020LB | 110 | 220 | 0.75 | 3.9 | 3.5 | 50 | RV50 | 8 |
| SMF110-M06020LB | 110 | 220 | 1.5 | 6.7 | 7.1 | 53 | RV63 | 11 |
| SMF130-M10020LB | 130 | 220 | 2.2 | 8.8 | 10.5 | 56 | RV75 | 13 |
| SMF130-M15020LB | 130 | 220 | 3.0 | 11.3 | 14.3 | 56 | RV90 | 17 |
亦可匹配同轴型减速机，具体与森力玛销售技术联系！

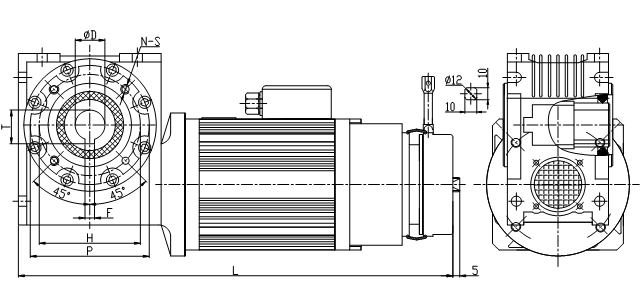

3.外形及安装尺寸
| 电机型号 | 减速机接口尺寸 | 总长度 | |||||
| 电机型号 | D | F | T | N-S | H | P | L |
| SMF110-M04020LB | 25 | 8 | 28.3 | 4-M8深8 | 85 | 100 | 375 |
| SMF110-M06020LB | 25 | 8 | 28.3 | 4-M8深8 | 95 | 110 | 400 |
| SMF130-M10020LB | 25 | 8 | 31.3 | 8-M8深10 | 85 | 140 | 375 |
| SMF130-M15020LB | 25 | 8 | 38.3 | 8-M10深12 | 95 | 160 | 400 |
